315吨四柱油压机(四柱液压机)参数

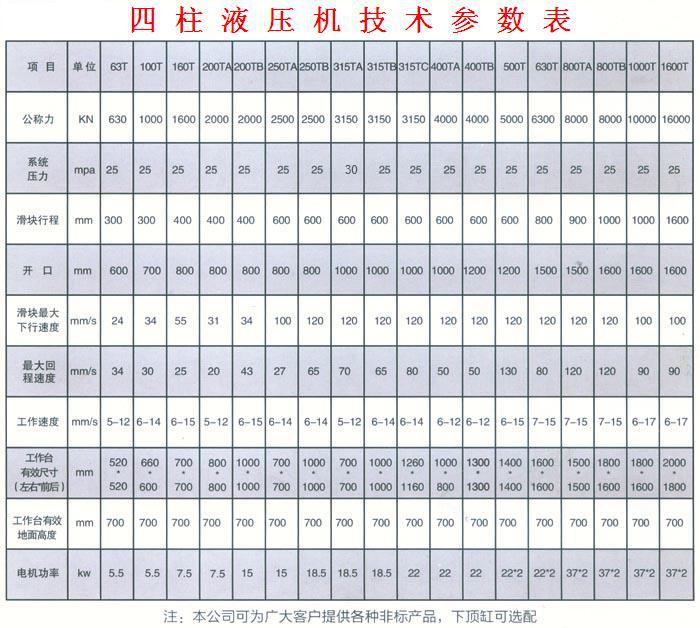

项目 | 单位 | 参数 |
公称力 | kn | 3150 |
系统压力 | mpa | 25 |
工作台有效尺寸 | mm | 1000*1000 |
最大开口高度 | mm | 1000 |
滑块有效行程 | mm | 600 |
最大下行速度 | mm/s | 80 |
最大回程速度 | mm/s | 60 |
顶出缸吨位 | T | 63 |
顶出行程 | mm | 300 |
电机功率 | kw | 18.5 |
本机器适用于压装、压制、拉伸、成型等工艺。
本机器具有独立的动力结构及电器系统,并采用按钮集中控制,可实现点动,半自动操作方式。
本机器的工作压力、行程范围均可根据工艺需要进行调整。
3.1机身采用三梁四柱式结构:它由上横梁、滑块、工作台、立柱、主缸、液压动力系统及电器系统等部件
组成。上横梁、滑块以及工作台采用优质钢板焊接而成,经震动时效处理消除内应力,立柱为优质45#钢,
四柱均表面中频淬火并镀铬处理。
3.2缸体为优质45#钢,活塞杆表面经中频淬火处理,使用寿命长。油缸主要部件采用优质材料密封圈,确
保密封可靠。
3.3工作台与滑梁上均有T型槽,以便于用户模具安装。

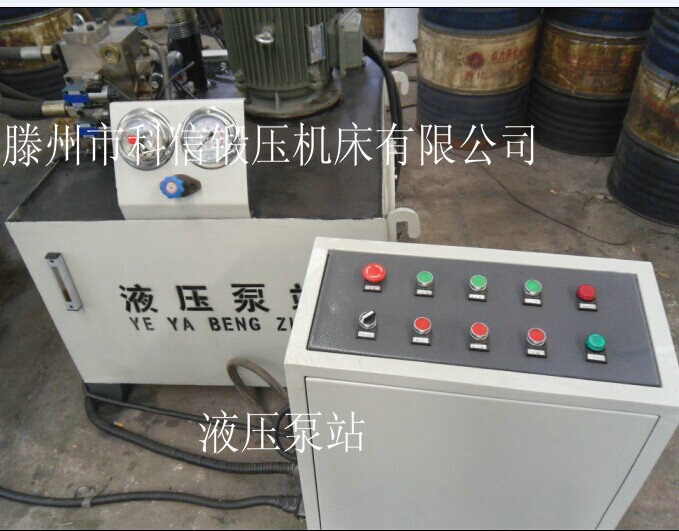

4.1液压系统装置布置在机身右侧。
4.2液压系统采用插装阀集成系统,动作灵敏、工作可靠、密封性能好等特点。

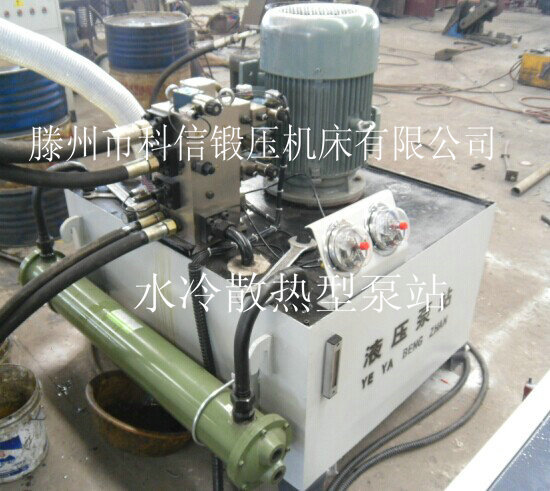

4.3液压泵站由油箱、高压泵、电动机、插装阀等组成,油箱系钢板焊接。油箱采用封闭式油箱,设有放油
塞,使清洁换油方便。油泵吸油口装有吸油滤清器,确保油的清洁度,保证油泵和阀的使用寿命,泵站带有
水冷散热。
4.4液压系统密封可靠,不渗漏,主要管路采用法兰连接,管路设有防震措施。
5.1电器柜装有空气开关、继电器等电器。
5.2对压机的各种信号,限位与压力动作实现程序联锁。
5.3设有集中控制面板,面板上布置有必要的操作按钮和选择开关。
6.1压机设有点动、自动操作方式。
6.2滑块行程可进行调整。
6.3操作面板上的按钮除完成压机的全部动作外,还有“急停”按钮。
7.1设置急停按钮,按下急停按钮,压机立即停止。
7.2滑块在上、下限位处均设有限位开关。
8.1电源:三相380V(+5%),50HZ.
8.2工作环境温度:0~40℃.
序号 | 名称 | 生产商 |
1 | 插装集成阀 | 山东济宁泰丰液压股份有限公司 |
2 | 先导电磁阀 | 山东济宁泰丰液压股份有限公司 |
3 | 高压油泵 | 江苏启东市宏达高压油泵制造有限公司 |
4 | 电机 | 山东贝得 |
5 | 行程开关(无触点开关) | 正泰电器 |
6 | 主令按钮开关 | 正泰电器 |
7 | 压力表 | 杭州压力表厂 |
8 | 交流接触器 | 正泰电器 |
9 | 控制变压器 | 正泰电器 |
10 | 自动空气断路器 | 正泰电器 |
11 | 热继电器 | 正泰电器 |
12 | 时间继电器 | 正泰电器 |
13 | 密封圈 | 浙江西普力 |
