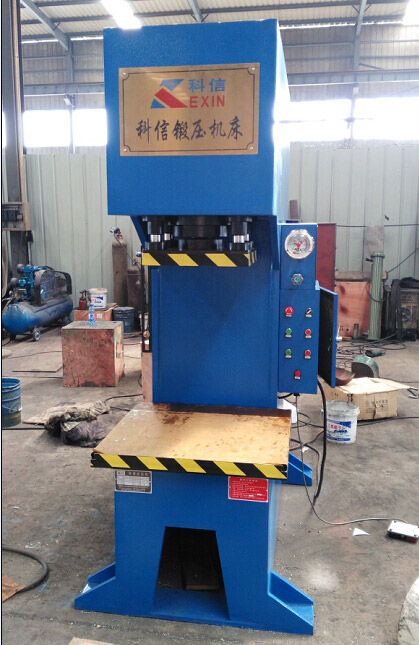

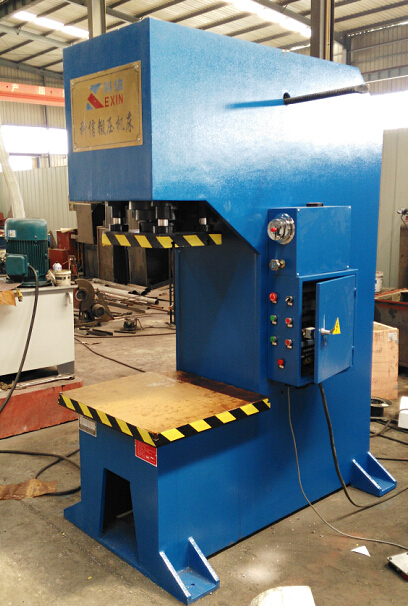

63T单臂液压机
品牌型号: 更新时间: 2018-09-19 00:11:20
注:滕州科信液压机厂家,可根据客户要求,定做不同吨位,不同台面的(四柱,单臂,龙门)液压机,63T单臂液压机,欢迎电话咨询:0632-5855688、0632-5855688



undefinedundefined

undefined

单臂液压机液压机

undefined
63T单臂液压机参数

项目 单位 参数
公称压力 KN 630
系统压力 mpa 25
工作台有效面积 mm 600*500
最大开口高度 mm 700
有效行程 mm 400
喉深 mm 240
下行速度 mm/s 25
电机 kw 5.5
备注:单臂液压机可分为压头式与导柱式,导柱式是带有上工作台型

undefined
☆ 光栅安全保护装置
☆ 行程、压力、时间触摸式显示屏系统
☆ PLC可编程控制器
☆ 冲裁缓冲装置
☆ 换模具用浮动导轨和滚动托架
☆ 多种形式移动工作台
☆ 快速行程冲液装置

undefined

单臂压力机适用于压制工艺,如弯曲、翻边、挤压、成型、以及校正、压装等。
本机器具有独立的动力结构及电器系统,并采用按钮集中控制,可实现点动,半自动操作方式。
本机器的工作压力、压制速度和行程范围可根据需要在规定范围内任意调节。并能完成上压成型和定

程成型两种工艺方式,在半自动操作时,两种工艺方式均具有压制后保压延时及自动回程动作。

undefined

3.1机身采用单臂式结构:它由工作台、主缸、液压动力系统及电器系统等部件组成。整机采用优质Q235

钢板焊接而成,经时效处理消除焊接应力。

3.2压制缸吨位由一只活塞缸实现,缸体为优质45#钢,活塞杆表面经中频淬火处理,使用寿命长。油缸主

要部件采用优质材料密封圈,确保密封可靠。

undefined
4.1液压系统装置布置在机身内置。
4.2液压泵站由油箱、高压泵、电动机、换向阀等组成,油箱系钢板焊接。油箱采用封闭式油箱,设有放油

塞,使清洁换油方便。
4.3液压系统密封可靠,不渗漏,主要管路采用法兰连接,管路设有防震措施。

undefined
5.1电器柜装有空气开关、继电器等电器。
5.2对压机的各种信号,限位与压力动作实现程序联锁。
5.3设有集中控制面板,面板上布置有必要的操作按钮和选择开关。

undefined

6.1压机设有点动、半自动操作方式。
6.2行程可进行调整。
6.3操作面板上的按钮除完成压机的全部动作外,还有“急停”按钮。

undefined

7.1设置急停按钮,按下急停按钮,压机立即停止。
undefined
8.1电源:三相380V(+5%),50HZ.
8.2工作环境温度:0~40℃.

undefined

序号 名称 生产商
1 电磁换向阀 山东济宁泰丰液压股份有限公司
2 高压油泵 江苏启东市宏达高压油泵制造有限公司
3 电机  山东贝得电机有限公司
4 行程开关(无触点开关) 正泰电器
5 主令按钮开关 正泰电器
6 压力表  杭州压力表厂
7 交流接触器 正泰电器
8 控制变压器 正泰电器
9 自动空气断路器 正泰电器
10 热继电器 正泰电器
11 时间继电器   正泰电器
12 密封圈 浙江西普力密封件公司

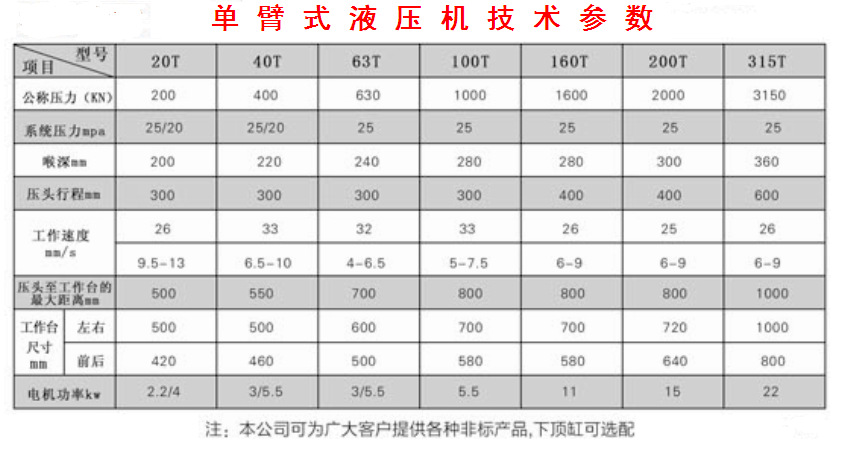

单臂液压机参数表
